1.產品概況

JT-CZ2000-jd型機車信號車載系統設備，吸取了JT1-A/B型通用式機車信號十多年來大面積推廣運用的經驗，采用先進DSP技術、完善的安全性技術，符合鐵路信號故障—安全原則。

2005年12月5日，機車信號產品通過了鐵道部“鐵路運輸安全設備生產企業認定”。

2008年11月，機車信號獲得中國鐵道學會科學技術獎一等獎。

2.主要組成部分

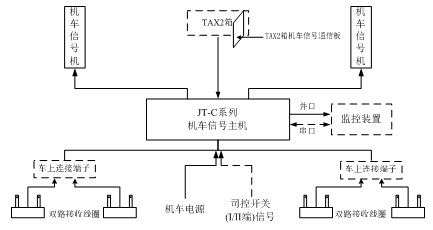

JT-CZ2000-jd型機車信號車載系統由JT-C機車信號主機、機車信號雙路接收線圈和機車信號機組成（見圖1）。接收主機含機車信號記錄器。

圖1 JT-CZ2000-jd型機車信號車載系統組成圖

3.產品特色

JT-CZ2000-jd型機車信號應用了諸如：“2乘二取二”的容錯安全結構、頻域處理和時域處理相結合技術、機車信號數據記錄技術等十多項先進的安全技術措施，極大提高設備的安全性和可靠性，符合鐵道部確定的“先進、成熟、經濟、適用、可靠”的技術原則。

可接收地面50Hz以及25Hz交流計數制式信息、單軌條信息、極頻信息、電化區段或非電化區段移頻制式信息、ZPW2000系列制式信息、可接收UM2000數字編碼信息。向監控設備輸出燈位信息、速度等級等信息。

4.產品主要性能指標

1)靈敏度

設備按表1 所示的機車信號靈敏度（鋼軌短路電流）值，應能正確地接收Z(yǔ)PW-2000 系列信息。

表1 ZPW-2000 系列鋼軌最小短路電流及機車信號靈敏度

2)應變時間 設備接收Z(yǔ)PW-2000系列信息時，應變時間應不大于表2所規定的時間。

表2ZPW-2000系列應變時間表：

3)在軌道回流為1000A、不平衡系數10％的電氣化區段，設備能正確譯碼。對于特殊區段，抗電氣化干擾的能力可根據實際要求確定。

4)車載系統設備的安全度等級（SIL)要求滿足IEC61508 標準規定的4 級。主機的平均無故障時間（MTBF）應不低于106 h，車載系統設備使用壽命8 年。

5.應用線路

JT-CZ2000-JD機車信號設備適用于國內各類機車型號，在全國各路局廣泛使用。

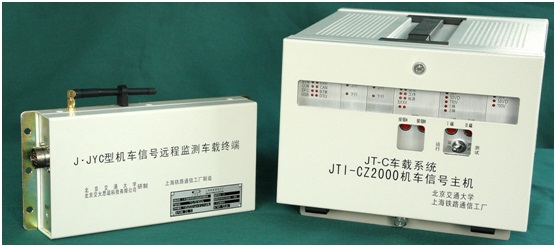

6.產品實物

雙面八顯示機車信號

機車信號主機
